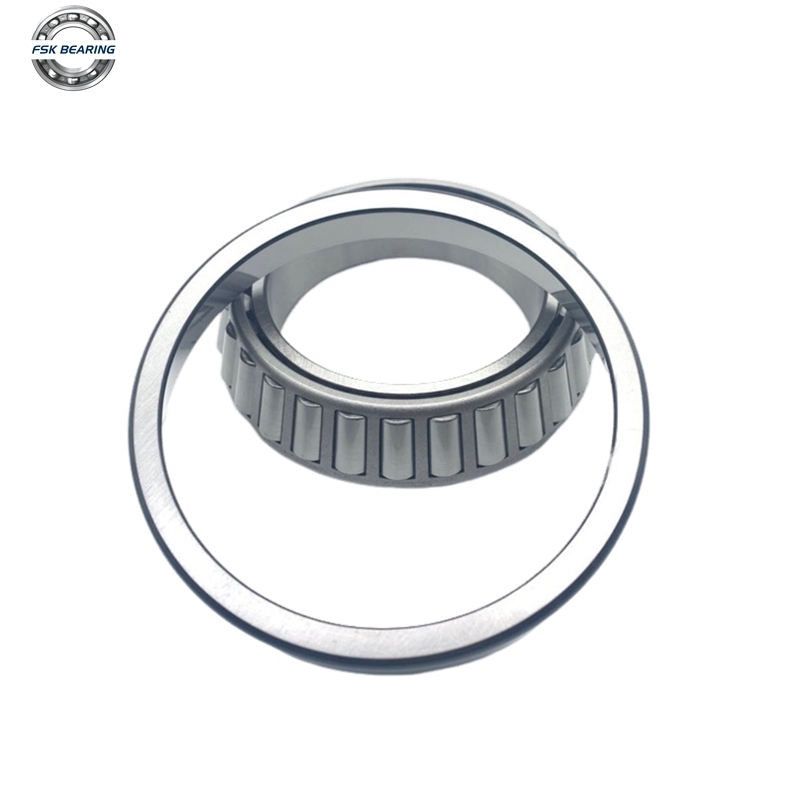

| Sufiks Untuk Bantalan Rol Tirus Baris Tunggal Untuk Gearbox |
B20 |
| Toleransi lebar berkurang |
C3 |
| Jarak bebas internal bantalan lebih besar dari Normal (CN) |
C4 |
| Jarak bebas internal bantalan lebih besar dari C3 |
C4H |
| Jarak bebas internal bantalan lebih besar dari C3 (setengah atas dari jarak bebas C4) |
C5 |
| Jarak bebas internal bantalan lebih besar dari C4 |
C5H |
| Jarak bebas internal bantalan lebih besar dari C4 (setengah atas dari jarak bebas C5) |
CA |
1 Bantalan rol sferis desain C. tetapi dengan flensa penahan pada cincin dalam dan sangkar mesin
2. Bantalan bola kontak sudut baris tunggal untuk pencocokan universal. |
|
Dua bantalan yang diatur berhadapan akan memiliki jarak bebas internal aksial yang lebih kecil dari Normal (CB) sebelum pemasangan |
CB |
| 1. Bantalan bola kontak sudut baris tunggal untuk pencocokan universal. |
| Dua bantalan yang diatur back-to-back atau face-to-face akan memiliki jarak bebas internal aksial Normal sebelum pemasangan |
| 2. Jarak bebas aksial terkontrol dari bantalan bola kontak sudut baris ganda |
CC |
| 1. Bantalan rol sferis desain C tetapi dengan panduan rol yang ditingkatkan |
| 2. Bantalan bola kontak sudut baris tunggal untuk pencocokan universal. |
| Dua bantalan yang diatur back-to-back atau face-to-face akan memiliki jarak bebas internal aksial yang lebih besar dari Normal (CB) sebelum pemasangan |
CL7C |
| Desain berkinerja tinggi untuk bantalan rol tirus dalam pengaturan pinion |
DB |
| Pasangan bantalan rol tirus baris tunggal yang cocok, diatur back-to-back. |
| Sebuah angka segera setelah DB mengidentifikasi desain cincin perantara |
DF |
| Pasangan bantalan rol tirus baris tunggal yang cocok, diatur face-to-face. |
| Sebuah angka segera setelah DF mengidentifikasi desain cincin perantara |
DT |
| Pasangan bantalan rol tirus baris tunggal yang cocok, diatur secara tandem. Sebuah angka segera setelah DT mengidentifikasi desain cincin perantara |
EC |
| Desain internal yang dioptimalkan menggabungkan lebih banyak dan/atau rol yang lebih besar dan dengan kontak ujung/flensa rol yang dimodifikasi |
G |
| Bantalan bola kontak sudut baris tunggal untuk pencocokan universal. Dua bantalan yang diatur back-to-back atau face-to-face akan memiliki jarak bebas aksial "Normal" |
MA |
| Sangkar kuningan mesin, cincin luar berpusat, digunakan untuk pelumasan oli |
ML,MP |
| Sangkar kuningan tipe jendela satu bagian mesin, cincin luar berpusat, digunakan untuk pelumasan oli |
MR |
| Sangkar kuningan tipe jendela satu bagian mesin, elemen gelinding berpusat |
MR3D |
| Sangkar kuningan tipe jendela satu bagian mesin, desain khusus |
N |
| Alur cincin jepret di cincin luar |
N1 |
| Satu slot penentu posisi (takik) di satu sisi muka cincin luar |
N2Dua slot penentu posisi (takik) 180. |
| terpisah di satu sisi muka cincin luar |
N3 |
| Alur cincin jepret di cincin luar, satu slot penentu posisi (takik) di satu sisi muka cincin luar |
P4 |
| Akurasi dimensi dan berjalan ke kelas toleransi IS0 4 |
GC |
| Bantalan bola kontak sudut baris tunggal untuk pencocokan universal. |
| Dua bantalan yang diatur back-to-back atau face-to-face akan memiliki preload ringan |
GC |
| Bantalan bola kontak sudut baris tunggal untuk pencocokan universal. |
| Dua bantalan yang diatur back-to-back atau face-to-face akan memiliki preload sedang |
GC |
| Bantalan bola kontak sudut baris tunggal untuk pencocokan universal. |
| Dua bantalan yang diatur back-to-back atau face-to-face akan memiliki preload berat |
P5 |
| Akurasi dimensi dan berjalan ke kelas toleransi IS0 5 |
P54 |
| P5 +C4 |
P6 |
| Akurasi dimensi dan berjalan ke kelas toleransi IS0 6 |
P63 |
| P6 +C3 |
P64 |
| P6 + C4 |
P65H |
| P6+C5H |
Q |
| Geometri kontak dan hasil akhir permukaan yang dioptimalkan |
RSH |
| Segel kontak diperkuat baja lembaran dari karet akrilonitril-butadiena (NBR) di satu sisi bantalan |
2RS1 |
| Segel kontak RS1 di kedua sisi bantalan |
HA |
| Bantalan atau komponen bantalan yang dikeraskan. Untuk identifikasi yang lebih dekat, HA diikuti oleh salah satu angka berikut |
| 0: Bantalan lengkap |
| 1: Cincin luar dan dalam |
| 2: Cincin luar |
| 3: Cincin dalam |
| 4: Cincin luar, cincin dalam, dan elemen gelinding |
| 5: Elemen gelinding |
| 6: Cincin luar dan elemen gelinding |
| 7: Cincin dalam dan elemen gelinding |
HB |
| Bantalan atau komponen bantalan yang dikeraskan Bainite. Untuk identifikasi yang lebih dekat, HB diikuti oleh salah satu angka yang dijelaskan di bawah HA |
HC |
| Bantalan atau komponen bantalan keramik. Untuk identifikasi yang lebih dekat, HC diikuti oleh salah satu angka yang dijelaskan di bawah HA |
| Contoh: Elemen gelinding HC5 terbuat dari silikon nitrida |
J,J1, J2 |
| Sangkar baja tipe jendela yang ditekan |
M |
| Sangkar kuningan mesin, elemen gelinding berpusat |
RSH |
| Segel kontak diperkuat baja lembaran dari karet akrilonitril-butadiena (NBR) di satu sisi bantalan |
2RSH |
| Segel kontak RSH di kedua sisi bantalan |
RSL |
| Segel kontak gesekan rendah diperkuat baja lembaran dari karet akrilonitril-butadiena (NBR) di satu sisi bantalan |
2RSL |
| Segel kontak gesekan rendah RSL di kedua sisi bantalan |
RZ |
| Segel gesekan rendah diperkuat baja lembaran dari karet akrilonitril-butadiena (NBR) |
2RZ |
| Segel gesekan rendah RZ di kedua sisi bantalan |
S0Cincin bantalan atau ring penahan yang distabilkan secara dimensi hingga +150 |
| ℃ |
T |
| T, diikuti oleh angka, mengidentifikasi lebar total pasangan bantalan rol tirus baris tunggal yang diatur back-to-back atau secara tandem |
TNH |
| Sangkar cetakan injeksi dari polietereterketon (PEEK) yang diperkuat serat kaca, elemen gelinding berpusat |
TN9 |
| Sangkar cetakan injeksi dari poliamida 66 yang diperkuat serat kaca, elemen gelinding berpusat |
V... |
| V dikombinasikan dengan huruf kedua, mengidentifikasi grup varian, dan diikuti oleh angka tiga atau empat digit menunjukkan varian yang tidak tercakup oleh sufiks penunjukan "standar". |
| VA: Varian berorientasi aplikasi |
| VB: Penyimpangan dimensi batas |
| VE: Penyimpangan eksternal atau internal |
| VL: Lapisan |
| VQ: Kualitas dan toleransi selain standar |
| VS: Jarak bebas dan preload |
| VT: Pelumasan |
| VU: Aplikasi lain-lain |
Z |
| Perisai dari baja lembaran yang ditekan di satu sisi bantalan |
2Z |
